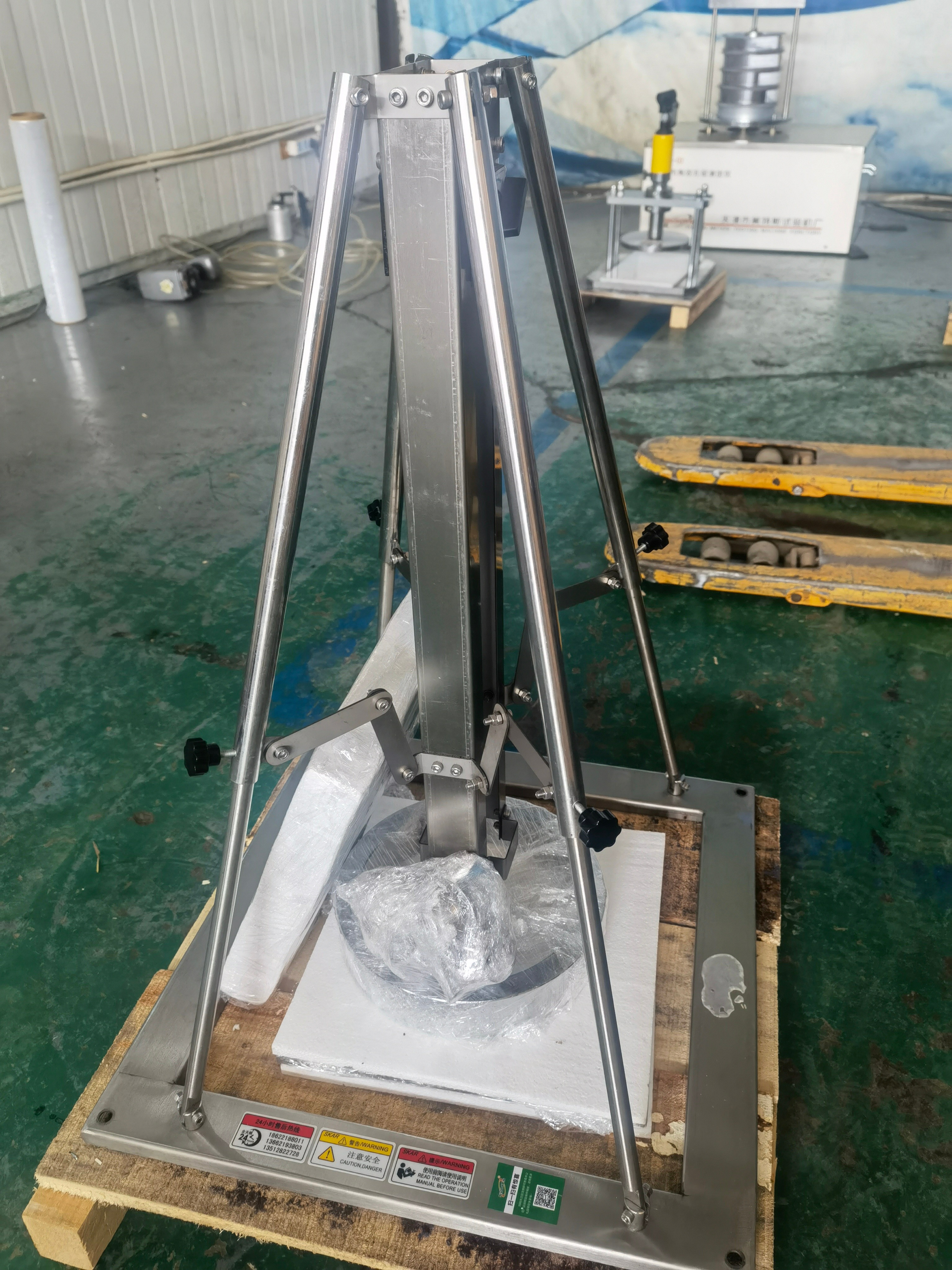

ZSY-24型 抗冲击试验仪

依据国家标准GB/T328.24《建筑防水卷材试验方法》“第24部分：沥青和gao分子防水卷材抗冲击性能"而设计的。适用于沥青和gao分子屋面防水卷材冲击穿刺试验。

●技术参数

1、落锤垂直下落gao度：（600±5）mm

2、落锤组件质量：（1000±10）g

3、穿刺工具直径：￠10mm、￠20mm、 ￠30mm、￠40mm

4、压环尺寸及质量：内圆直径￠200mm、（5000±50）g

5、钢板尺寸：300mm×300mm×10mm

6、聚苯乙烯板尺寸：300mm×300mm×50mm

7、外型尺寸：500×500×900mm

8、整机重量：47Kg

试验原理：

试件的上表面被自由下落的重锤冲击，重锤下端有规定的穿刺工具。当冲击能量保持恒定时，穿刺工具的圆柱直径不一样。支撑物由发泡聚苯乙烯制成。

使用方法：

1、试验在（23±2）℃进行，必要时采用（-10±2）℃。对后面的条件，试件冷冻至（-10±2）℃。当试件从冷冻箱取出，在室温下应在10s内试验。

2、每次试验采用新的试件和新的聚苯乙烯板。

3、试件平放在绝热材料上，上表面朝上，并用压环压住，聚苯乙烯板放在基础的钢板上。

4、落锤当释放时，能从距试件上表面垂直高度（600±5）mm的位置自由落下。穿刺工具应冲击压环下试件的中间。

5、试验开始用10mm直径的穿刺工具进行，当试件被击穿后，用更大直径的，如此一直到40mm直径的穿刺工具。

抗冲击用穿刺工具的直径表示，防水卷材5个试件中至少4个试件无渗漏。
